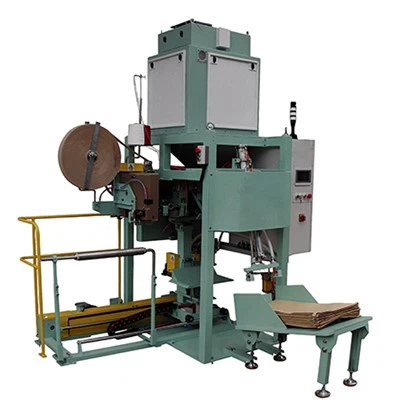

Système de pesage et d'ensachage brut 3CM-5BG

① Alimentateur de sacs

Placez soigneusement les sacs avec l'ouverture vers le corps de la machine. Le magazine contient environ 50 à 150 sacs vides.

② Unité de ramassage

Les sacs sont ramassés un par un, tournés à 90 degrés et déposés sur la station-service.

③ Unité de serrage

Chaque sac est serré sur les deux bords avec des pinces de 30 mm de large. Le serrage est vérifié pour garantir la précision.

④ Unité d'ouverture de sac

Les ventouses ouvrent l'ouverture du sac puis la relâchent à l'aide d'un générateur de vide. Le timing est ajusté avec le ramassage et les plats à emporter. Les pinces se déplacent vers l'intérieur lorsque l'ouverture du sac est ouverte par le vide.

⑤ Station-service

Le bec d'expansion spécialement conçu (trémie conventionnelle tournée à 90 degrés) remplit le produit. Les pinces s'étirent pour écarter les goussets après remplissage.

⑥ Machine de pesée

La pince et la station de remplissage sont suspendues à trois cellules de pesée. Le réglage automatique du zéro est effectué automatiquement avec des sacs vides.

⑦ Table de support et taraud inférieur

La table porteuse se déplace vers la position trémie lorsque le remplissage commence. La plaque de taraudage inférieure soutient le sac par le bas et tape sur le sac pour faciliter le tassement.

⑧ Ancien sac

Une fois les soufflets entièrement dépliés, l'ouverture du sac est soigneusement formée et maintenue entre les barres de presse sur la trémie et la table de transport.

⑨ Pince à sac

La table porteuse transporte le sac jusqu'à la tête de couture tandis que le sac est fermement saisi des deux côtés.

⑩ Machine à coudre (DS-7C)

La tête de couture commence à fonctionner dès qu'elle détecte l'approche d'un sac. Les pinces libèrent le sac. La tête de couture s'arrête dès qu'elle détecte le bord arrière du sac.

⑪ Décharge

La table porteuse s'arrête dans la position prédéfinie. Le taraud inférieur s'incline et le sac glisse hors de la machine.
